Sem kjarnabúnaður ljósorkuframleiðslukerfa eru invertarar notaðir til að umbreyta breytilegri DC spennu sem myndast af ljósvökvaeiningum í riðstraum á nettíðni, sem er eitt af mikilvægu kerfisjafnvæginu í ljósvakakerfi. Sem stendur eru algengu inverterarnir á markaðnum miðlægir invertarar, strengjainvertarar og örinvertarar. Hér að neðan munum við bera saman og greina þessar þrjár gerðir af inverterum.

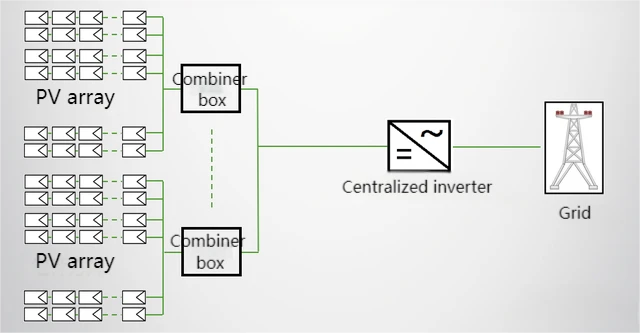

1 miðlægur inverter
Inverter tækni er tenging nokkurra samhliða ljósvakastrengja við DC inntaksklemmuna á sama miðlæga inverterinu. Almennt eru þriggja fasa IGBT afleiningar notaðar fyrir háaflkerfi og sviðsáhrif smári eru notaðir fyrir lágaflskerfi. Á sama tíma eru DSP umbreytingarstýringar notaðir til að bæta gæði raforkunnar sem myndast, sem gerir hana mjög nálægt sinusbylgjustraumi. Það er almennt notað í stórum ljósavirkjakerfum sem eru stærri en 10KW.
Miðstýrðir invertarar eru almennt notaðir í stórum raforkuframleiðslukerfum eins og verksmiðjum, eyðimerkurstöðvum og jarðstöðvum með samræmdu sólarljósi. Heildarafl kerfisins er mikið, venjulega yfir megavattastigi.
Helstu kostir eru:
1. Fjöldi inverters er lítill, sem gerir það auðvelt að stjórna;
2. Inverterinn hefur lítið magn af íhlutum og mikla áreiðanleika;
3. Lágt harmonic innihald, lágt DC hluti, og mikil afl gæði;
4. Inverter hefur mikla samþættingu, mikla aflþéttleika og litlum tilkostnaði;
5. Inverterinn hefur fullkomna verndaraðgerðir og mikið öryggi rafstöðvarinnar;
6. Það hefur aflþáttastjórnunarvirkni og lágspennuferð í gegnum virkni, með góða netstjórnunarframmistöðu.
Helstu gallarnir eru:
1. Bilunarhlutfall DC-samsetningarboxsins er hátt, sem hefur áhrif á allt kerfið;
2. MPPT spennusvið miðlægra invertara er þröngt, yfirleitt 450-820V, og uppsetning íhluta er ekki sveigjanleg. Orkuvinnslutími er stuttur á svæðum með skýjað og þokuloft;
3. Uppsetning og uppsetning á inverter vélaherbergjum eru erfið og krefjast sérstakrar vélaherbergja og búnaðar;
4. Inverterinn sjálfur eyðir miklu afli og loftræsting og hitaleiðni í tölvuherberginu eyðir miklu rafmagni, sem gerir viðhald kerfisins tiltölulega flókið;
5. Í miðstýrðu nettengdu inverter kerfi, nær íhluta fylkið til invertersins í gegnum tvö ármót. Hámarksaflsmælingaraðgerð (MPPT) invertersins getur ekki fylgst með virkni hvers íhluta, þannig að það er ómögulegt að halda hverjum íhlut á besta vinnustað sínum. Þegar íhlutur bilar eða er lokaður af skuggum mun það hafa áhrif á orkuframleiðslu skilvirkni alls kerfisins;
6. Það er engin offramboðsgeta í miðlægu nettengdu inverterkerfi. Komi til bilunarstöðvunar mun allt kerfið hætta að framleiða rafmagn.
2 strengja inverter
Strengjainverterinn er byggður á einingahugmyndinni, þar sem hver ljósvakastrengur (1-5kw) fer í gegnum inverter með hámarksaflstoppi í DC-endanum og samhliða nettengingu í AC-endanum. Það hefur orðið vinsælasti inverterinn á alþjóðlegum markaði í dag.
Strengjabreytarar eru aðallega notaðir fyrir lítil og meðalstór þak raforkuframleiðslukerfi og litlar jarðstöðvar.
Helstu kostir eru:
1. The string inverter samþykkir mát hönnun, með hver photovoltaic strengur samsvarar inverter. Jafnstraumsendinn hefur hámarksaflmælingaraðgerð og AC-endinn er tengdur samhliða ristinni. Kosturinn við það er að það hefur ekki áhrif á muninn á einingum milli strengja og skuggahindrana, en dregur úr misræmi á milli ákjósanlegra rekstrarpunkta ljósvakareininga og invertersins og hámarkar orkuframleiðslu;
2. MPPT spennusvið strengjainvertara er breitt, yfirleitt á bilinu 250-800V. Samstæðannt uppsetningin er sveigjanlegri og orkuvinnslutíminn er lengri á svæðum með skýjað og þokukennt veður;
3. Strengjagerð rist tengdur inverter hefur lítið rúmmál, léttan þyngd og er mjög auðvelt að flytja og setja upp. Það krefst ekki faglegra verkfæra og búnaðar, né heldur sérstakt dreifingarherbergi. Það getur einfaldað framkvæmdir og dregið úr landtöku í ýmsum aðgerðum. Jafnstraumslínutengingar krefjast heldur ekki DC samsetningarkassa eða DC dreifiskápa. Strengjagerðin hefur einnig kosti eins og lága orkunotkun, lágmarks bilanaáhrif og auðvelt að skipta um og viðhalda.
Helstu gallarnir eru:
1. Það eru margir rafeindaíhlutir, með aflbúnaði og merkjarásum á sama borði, sem gerir það erfitt að hanna og framleiða og aðeins minna áreiðanlegt;
2. Rafmagnsúthreinsun rafmagnstækja er lítil, sem gerir þau óhentug fyrir háhæðarsvæði og uppsetningu utandyra. Útsetning fyrir vindi og sól getur auðveldlega valdið öldrun hlífarinnar og hitastigsins;
3. Án einangrunarspennuhönnunar er rafmagnsöryggi örlítið lélegt og ekki hentugur fyrir neikvæða jarðtengingarkerfi þunnfilmuhluta. DC hluti er stór og hefur veruleg áhrif á raforkukerfið;
4. Þegar margir inverterar eru tengdir samhliða er heildarharmonic hár og hægt er að stjórna THDI eins inverter í yfir 2%. Hins vegar, ef fleiri en 40 invertarar eru tengdir samhliða, verður heildarharmoníkin ofan á og erfitt að bæla niður;
5. Með miklum fjölda inverters mun heildarbilunartíðni aukast, sem gerir kerfiseftirlit erfitt;
6. Án DC aflrofar og AC aflrofar, og án DC öryggi, það er ekki auðvelt að aftengja þegar kerfið bilar;
7. Einn inverter getur náð núllspennuferð í gegnum virkni, en þegar margar vélar eru tengdar samhliða er erfitt að ná núllspennuferð í gegnum virkni, hvarfaflsstjórnun, virka aflstjórnun og aðrar aðgerðir.
3 Micro inverter
Örinvertarar geta náð hámarks rakningu aflpunkta á pallborðsstigi, með kostum umfram miðlæga inverter. Þetta getur fínstillt framleiðsluafl hverrar einingu til að hámarka heildarúttaksaflið.
Helstu kostir eru:
1. Þegar ein eða jafnvel margar einingar bila, getur kerfið samt haldið áfram að veita rafmagni til netsins með miklu framboði; Hægt er að stilla margar óþarfar einingar til að bæta áreiðanleika kerfisins;
2. Sveigjanleg uppsetning, sem gerir notendum kleift að setja upp ljósafrumur í samræmi við fjárhagslega getu þeirra á heimamarkaði;
3. Dragðu á áhrifaríkan hátt úr áhrifum skugga af völdum staðbundinnar grímu á framleiðsla;
4. Ekkert háspennu rafmagn, öruggari, einfaldari og hraðari uppsetning, lægri viðhalds- og uppsetningarkostnaður og minni ósjálfstæði á uppsetningarþjónustuaðilum;
5. Með því að auka orkuframleiðslu hvers inverter mát og fylgjast með hámarksafli er hægt að fylgjast með hámarksaflpunkti eins íhluta, sem getur aukið orkuframleiðslu ljósvakakerfisins um 25%.
Helstu gallarnir eru:
1. Notkunarsviðsmyndir örinvertara henta almennt fyrir heimili á þaki, en notkun þeirra er takmörkuð;
2. Kostnaður við örinvertara er tiltölulega hærri miðað við miðlæga invertera og strenginvertara.
Með samanburðargreiningu hafa strenginvertarar kosti umfram miðlæga inverter og örinverter hvað varðar bilunartíðni, kerfisöryggi og rekstrar- og viðhaldskostnað. Þeir hafa betri kerfisáreiðanleika og geta tryggt langtíma öruggan og áreiðanlegan rekstur virkjana.
