1 Hvað er ljósvökvasamsetningarbox?
PV-samsetningarbox er tæki sem notað er í raforkuframleiðslukerfi, sem hefur það að meginhlutverki að safna saman jafnstraumsútgangi (DC) frá mörgum ljósvakaeiningum (sólarrafhlöðum) saman og senda það síðan til invertera eða annarra tækja í gegnum úttakslínu . Sameiningarkassinn gegnir hlutverki í miðlægri stjórnun og vernd í ljósvakakerfi.
Íhlutir í ljósasamsetningarkassa
Inntakstengi:tekur við strauminntak frá mörgum ljósvakaeiningum.
Öryggi:Hver inntakskúta er venjulega búin öryggi til að vernda hringrásina gegn ofstraumsáhrifum.
Eldingavörn:notað til að vernda búnað fyrir áhrifum eldinga og eldinga.
Aflrofi:fær um að slökkva á hringrásinni ef bilun kemur upp, sem vernda öryggi kerfisins.
Úttakstengi:Sendu safnaðan straum til inverterans eða annars búnaðar.
Vöktunarkerfi (valfrjálst):notað fyrir rauntíma eftirlit með vinnustöðu hvers ljósvakastrengs.
Kostir þess að nota ljósvökvasamsetningarbox:
Bættu áreiðanleika kerfisins:Með því að miðstýra stjórnun og verndaraðgerðum, draga úr hættu á kerfisbilunum.
Auðvelt að viðhalda og stjórna:Miðstýrt eftirlit og stjórnun margra ljósvakastrengja bætir skilvirkni í rekstri og viðhaldi.
Bættu kerfisöryggi:Búin mörgum hlífðarbúnaði til að tryggja örugga notkun kerfisins við ýmsar aðstæður
2 Hvernig á að setja upp ljósasamsetningarboxið?
Uppsetning ljósvakasamsetningarkassa er lykilhlekkur í raforkuframleiðslukerfi, sem tryggir að rétt uppsetning og gangsetning getur bætt áreiðanleika og öryggi kerfisins. Eftirfarandi eru nokkur skref og varúðarráðstafanir til að setja upp ljósasamsetningarkassa:
Uppsetningarskref
1. Veldu uppsetningarstað:
a, Samsetningarboxið ætti að vera uppsett nálægt ljósvakakerfinu til að draga úr lengd kapalsins og orkutapi.
b, Veldu vel loftræsta, þurra og auðvelt að viðhalda staðsetningu.
c, Forðist beina útsetningu fyrir sólarljósi, rigningu og snjó og settu upp hlífðarhlífar ef þörf krefur.
2. Fastur blöndunarbox:
a, Notaðu bolta eða annan viðeigandi festibúnað til að festa tengiboxið á öruggan hátt í uppsetningarstöðu.
b, Gakktu úr skugga um uppsetningarstig tengiboxsins fyrir síðari raflögn og viðhald.
3. Tengikassa raflögn:
a, Samkvæmt raflögn á tengiboxinu skaltu tengja DC snúruna frá ljósvökvaeiningunni við inntakskútuna á sameinaboxinu. Gakktu úr skugga um að hver inntakstengi sé tengdur við ljósavirkjastreng.
b, Notaðu sérhæfð verkfæri til að fjarlægja vír og krumpa til að tryggja örugga tengingu og forðast lausleika.
c, Tengdu úttakstengurnar á sameinaboxinu og sendu strauminn sem safnað er út í inverterinn eða annan búnað.
d, Settu upp eldingavörn, öryggi og aflrofa eftir þörfum til að tryggja fullkomna verndaraðgerðir.

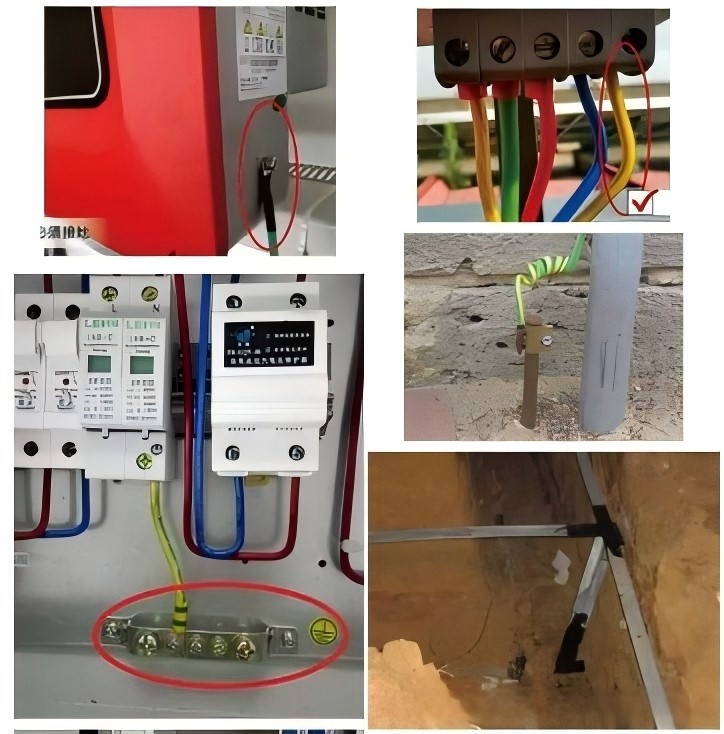

4.Jarðtenging samsetningarboxsins:
Sameiningarkassinn verður að vera jarðtengdur á áreiðanlegan hátt og jarðtengingarviðnám ætti að vera í samræmi við viðeigandi forskriftir.
Notaðu viðeigandi jarðtengingu og tengi til að tryggja örugga jarðtengingu.
5. Skoðun og villuleit:
Áður en kveikt er á því skaltu athuga vandlega allar raflögn til að tryggja að engar lausar eða rangar tengingar séu.
Eftir að kveikt hefur verið á, notaðu prófunartæki til að athuga straum og spennu hvers ljósvakastrengs til að tryggja að allt sé eðlilegt.
Prófaðu verndaraðgerðir samsetningarboxsins, svo sem öryggi og aflrofar, til að tryggja eðlilega notkun þeirra.
3 Hvernig á að viðhalda ljósvakasamsetningarboxinu?
1. Regluleg skoðun:
Útlitsskoðun:Skoðaðu hlífina á blöndunarkassanum reglulega til að tryggja að ekki sé um skemmdir, aflögun eða alvarlega öldrun að ræða. Hreinsaðu hlífina til að koma í veg fyrir að ryk og rusl safnist fyrir.
Raflögn skoðun:Athugaðu allar raflögn til að tryggja að tengingar séu öruggar og ekki lausar. Gefðu sérstaka gaum að raflögnum inntaks- og úttakskammanna.
Skoðun hlífðarbúnaðar:Athugaðu stöðu hlífðartækja eins og öryggi, aflrofa og eldingavarnara til að tryggja að þau séu heil og óskemmd.
2. Virkniprófun:
Rafmagnsprófun:Notaðu margmæli eða sérhæft prófunartæki til að mæla spennu og straum hvers ljóssstrengs og tryggðu að þau séu innan eðlilegra marka.
Prófun verndarbúnaðar:Prófaðu reglulega virkni öryggi og aflrofa til að tryggja að þeir geti starfað eðlilega við yfirstraum eða skammhlaup. Prófaðu stöðu eldingavarnarsins til að tryggja að hann hafi góða eldingarvarnarvirkni.
3. Þrif og viðhald:
Innri þrif:Opnaðu blöndunarkassann reglulega, hreinsaðu innra ryk og rusl og haltu innra umhverfi hreinu. Notaðu þurrt þjappað loft eða mjúkan bursta til að þrífa, forðastu að nota rakan klút eða vatn.
Ytri þrif:Hreinsaðu reglulega ytra byrði tengiboxsins, sérstaklega loftræstiop og ofnahluta, til að tryggja góða hitaleiðni.
4. Herðaskoðun:
Bolta og tengifesting:Athugaðu og hertu alla bolta og tengi til að tryggja að þau séu örugg og ekki laus. Sérstaklega fyrir hástraums- og háspennutengingarhluta er nauðsynlegt að tryggja að þeir séu þétt tengdir.
5. Jarðtengingarskoðun:
Jarðtengingarþolpróf:Prófaðu reglulega jarðtengingarviðnám tengiboxsins til að tryggja að það uppfylli viðeigandi staðlaðar kröfur. Of mikil jarðtengingarviðnám getur haft áhrif á öryggi kerfisins og krefst tímanlegrar meðhöndlunar.
Skoðun jarðvíra:Athugaðu tengingu jarðtengingarvírsins til að tryggja þéttleika hans og áreiðanleika.
Mál sem þarfnast athygli
1. Öryggisvernd:
Þegar viðhaldsaðgerðir eru framkvæmdar verður að aftengja rafmagnið til að tryggja örugga notkun. Notið einangruð hanska og önnur nauðsynleg hlífðartæki.
Forðastu viðhaldsaðgerðir í röku umhverfi til að koma í veg fyrir hættu á raflosti.
2. Skráðu og tilkynntu:
Eftir hvert viðhald skaltu skrá viðhaldsinnihald, skoðunargögn og auðkennd vandamál. Koma á og viðhalda skrám til að auðvelda rakningu og stjórnun í framtíðinni.
Tilkynntu mikilvæg mál til viðeigandi tæknifólks eða viðhaldsteyma tímanlega og afgreiddu þau eins fljótt og auðið er.
